Vis ou goupille : remplacer une manivelle de volet roulant sans se tromper
Une manivelle de volet roulant cassée, trop dure à tourner ou désolidarisée de sa tringle se remplace souvent sans changer tout le mécanisme. La vraie difficulté n’est pas le geste, mais le choix de la bonne pièce : forme de tringle, longueur, diamètre, fixation par vis ou par goupille, compatibilité avec le cardan. En vérifiant ces points avant d’acheter, vous évitez le montage impossible et vous remettez rapidement le volet en service.
Avant d’acheter : les compatibilités à vérifier
La manivelle d’un volet roulant manuel n’est pas une pièce isolée. Elle travaille avec la tringle oscillante, la poignée, le cardan et le treuil situé dans le caisson. Si un seul de ces éléments ne correspond pas, la manœuvre peut devenir instable, forcer ou ne plus transmettre correctement le mouvement. Pour un remplacement fiable, il faut donc comparer la pièce neuve à l’ancienne, pas seulement regarder son aspect général.
Forme de tringle : ronde ou hexagonale
Commencez par observer la tringle de l’ancienne manivelle. Elle peut être ronde ou hexagonale. Cette forme doit correspondre à l’emboîtement prévu côté cardan ou côté poignée. Une tringle hexagonale ne se remplace pas au hasard par une ronde, même si la longueur semble proche : l’accroche mécanique et la rotation ne seront pas identiques. Le bon réflexe consiste à vérifier l’extrémité qui s’insère dans la pièce de liaison, car c’est souvent là que l’erreur se joue.
Si la manivelle est encore en place, prenez une photo de la jonction avec le cardan avant démontage. Cette image vous servira de repère au moment de comparer les pièces en magasin ou sur une page catalogue. Elle permet aussi de revoir la position des trous de fixation et le sens d’assemblage, deux détails qui font gagner du temps au montage.
Longueur, diamètre intérieur et diamètre extérieur
La tringle peut mesurer entre 1 et 3 m selon la hauteur de la fenêtre, la position du caisson et le confort de manœuvre recherché. AMC Production indique notamment une longueur standard de 1300 mm, avec des alternatives en 1600 mm et 2000 mm. L’objectif n’est pas forcément de reprendre une longueur au millimètre près, mais de conserver une utilisation confortable sans que la poignée touche le sol, le mur ou un meuble.
Mesurez aussi le diamètre intérieur et extérieur avec un pied à coulisse si vous en avez un. Le diamètre extérieur renseigne sur l’encombrement de la tringle, tandis que le diamètre intérieur peut être utile pour l’emboîtement, notamment lorsque la pièce vient se loger sur un axe ou recevoir une fixation. Un léger écart peut suffire à rendre l’ensemble trop lâche ou au contraire impossible à monter.
Avant de commander, contrôlez enfin les points de contact. Si le perçage est décalé ou si la pièce n’entre pas franchement dans le cardan, le volet peut fonctionner de travers, avec des frottements ou des à-coups. Une mesure rapide évite ce type de mauvaise surprise et limite le risque de devoir recommencer l’opération.
Vis ou goupille : reconnaître le système de fixation
Deux cas de figure reviennent le plus souvent : l’assemblage avec vis et l’assemblage avec goupille. Cette distinction change la méthode de démontage, les outils à prévoir et parfois la pièce à acheter. Avant d’agir, repérez donc le mode d’attache visible sur la jonction entre la tringle et le cardan ou sur la poignée.
| Élément à observer | Fixation par vis | Fixation par goupille |
|---|---|---|
| Indice visuel | Tête de vis visible, souvent cruciforme | Petit axe traversant ou trou de goupille |
| Outil principal | Tournevis adapté | Chasse-goupille et marteau |
| Risque courant | Abîmer l’empreinte de la vis | Déformer la tringle en frappant de travers |
| Contrôle à faire | Alignement du perçage et serrage | Diamètre de goupille et axe bien engagé |
Le cas de la vis cruciforme au niveau du cardan
Sur certains volets, une vis cruciforme se trouve au niveau du cardan, en sortie de manivelle. Dévissez-la avec un tournevis parfaitement adapté à l’empreinte. Si la vis résiste, n’insistez pas brutalement. Maintenez bien la tringle, appuyez fermement dans l’axe et procédez par petits mouvements. Une tête de vis abîmée complique fortement le démontage et peut transformer une petite réparation en intervention plus longue.
Quand la vis est déjà marquée, nettoyez l’empreinte avant de recommencer. Le simple fait d’enlever la poussière ou les restes de peinture peut améliorer la prise du tournevis. Si l’ensemble a déjà pris du jeu, observez aussi l’état du trou de fixation avant de remonter la nouvelle pièce.
Le cas de la goupille à chasser
Une poignée ou une tringle montée avec une goupille nécessite plus de précision. Placez la manivelle sur un support stable, positionnez le chasse-goupille dans l’axe, puis frappez légèrement avec un marteau. Le but est de sortir la goupille sans ovaliser le perçage. Une pince plate peut aider à finir l’extraction si la goupille dépasse suffisamment.
Si la goupille est grippée, allez progressivement. Des coups trop forts risquent d’écraser la pièce ou d’élargir le passage, ce qui compliquera la remise en place. Sur ce type de montage, la précision compte plus que la force.

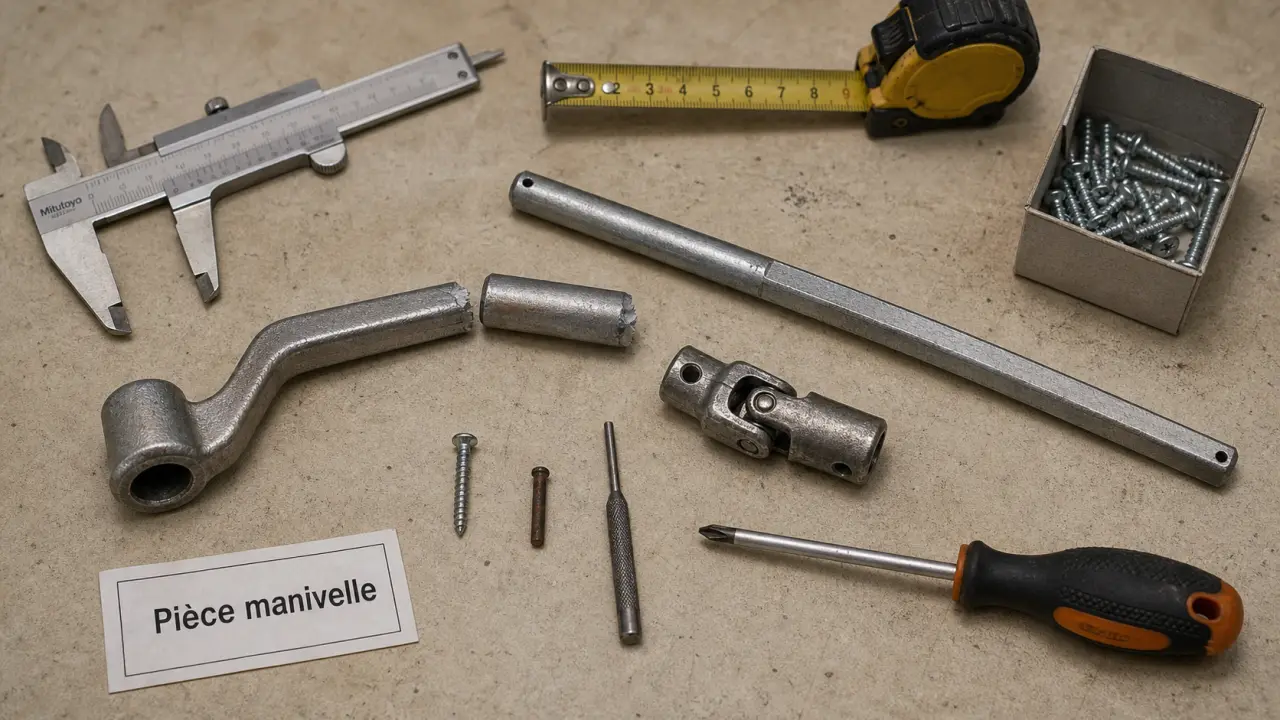

Outils et préparation pour éviter les mauvaises surprises
Remplacer une manivelle de volet roulant reste une intervention accessible, mais elle se passe mieux avec les bons outils et quelques précautions. Préparez l’espace autour de la fenêtre, remontez ou descendez le volet dans une position où il ne force pas, puis gardez les petites pièces dans un récipient pour ne pas perdre vis ou goupille. Cette préparation simple évite les allers-retours inutiles et limite le risque de faire tomber un élément dans le caisson.
- Un tournevis, souvent cruciforme, pour les fixations à vis.
- Un chasse-goupille et un marteau pour les assemblages à goupille.
- Une pince plate pour retirer ou maintenir une petite pièce.
- Un pied à coulisse pour contrôler les diamètres.
- Un mètre pour vérifier la longueur de tringle.
- Une photo de l’ancienne installation pour comparer les positions.
Avant démontage, vérifiez si vous devez remplacer la manivelle complète ou seulement une partie. Une poignée de manivelle cassée peut parfois se changer seule, notamment si la tringle est intacte. À l’inverse, une tringle tordue, un perçage abîmé ou un cardan usé justifient de remplacer un ensemble plus large pour éviter une nouvelle panne à court terme. Ce choix dépend de l’état réel des pièces, pas seulement de leur apparence extérieure.
Si la poignée semble encore solide mais que le blocage ne tient plus correctement, le problème peut venir du bloqueur ou du point d’attache sur la tringle. Dans ce cas, remplacer uniquement l’élément défaillant suffit parfois. En revanche, dès que plusieurs points sont usés, mieux vaut repartir sur une base saine.
Remplacer la manivelle étape par étape
Une fois la bonne pièce identifiée, le remplacement suit une logique simple : démonter, présenter, fixer, tester. Ne forcez jamais au montage. Une pièce compatible doit s’insérer proprement, même si un léger ajustement d’alignement peut être nécessaire. Si l’une des étapes coince, arrêtez-vous et revérifiez la forme, le diamètre ou le sens de pose.
1. Démonter l’ancienne manivelle
Repérez d’abord la fixation entre la tringle et le cardan, puis celle de la poignée si vous ne changez qu’une partie. Pour une fixation à vis, dévissez doucement et conservez la vis si elle est en bon état. Pour une goupille, chassez-la dans l’axe, sans torsion. Retirez ensuite la tringle en la maintenant pour éviter qu’elle ne tombe contre le mur ou le vitrage.
Cette première étape demande surtout de la méthode. En gardant les pièces dans l’ordre de démontage, vous simplifiez le remontage et vous limitez les erreurs de sens. C’est aussi le moment de comparer l’ancienne pièce avec la nouvelle, pour vérifier que les trous, l’épaisseur et la longueur correspondent bien.
2. Présenter la nouvelle pièce sans la bloquer
Insérez la nouvelle tringle ou la nouvelle poignée à blanc. Cette étape sert à confirmer la forme, la longueur et le diamètre avant serrage définitif. Vérifiez que les trous de fixation coïncident et que la poignée en S, si c’est votre modèle, tourne sans toucher l’embrasure, le mur ou une tablette de fenêtre. Le bon montage doit rester libre sur toute la course utile.
Si la pièce force dès la présentation, ne cherchez pas à compenser en serrant davantage. Reprenez les mesures et comparez les extrémités. Une manivelle bien choisie se met en place sans contrainte excessive.
3. Fixer puis tester progressivement
Serrez la vis sans excès ou remettez la goupille en place jusqu’à ce qu’elle soit bien engagée. Actionnez ensuite le volet lentement sur quelques tours. Le mouvement doit être régulier, sans claquement ni point dur. Si la manivelle force, arrêtez-vous. Le problème peut venir d’un mauvais alignement, d’une tringle inadaptée ou d’un mécanisme de volet déjà fatigué.
Un test progressif permet aussi de vérifier le sens de manœuvre et la stabilité de l’ensemble. Si la poignée vibre ou si la tringle bouge anormalement, reprenez le serrage avant d’utiliser le volet normalement.
Choisir entre pièce seule, manivelle complète ou dépannage professionnel
Le bon achat dépend de l’état réel de l’installation. Les pages de pièces détachées proposent souvent de nombreuses références. À titre d’exemple, Tout pour les volets affiche une catégorie avec 45 article(s), dont une plage visible 1-32. Cette diversité est utile, mais elle augmente aussi le risque de choisir une pièce proche visuellement et incompatible techniquement. Il faut donc regarder les dimensions, le type de fixation et le rôle exact de la pièce.
Quand remplacer seulement la poignée ou le bloqueur
Si la tringle est droite, que le cardan tient bien et que seule la poignée est fendue ou désolidarisée, un remplacement partiel suffit souvent. Il existe notamment 2 types de poignées fréquemment distingués : à goupille ou à visser. Le bloqueur de manivelle peut aussi se remplacer à part lorsqu’il ne maintient plus correctement la tringle contre le mur. Cette solution évite d’acheter un ensemble complet quand une seule pièce est en cause.
Le remplacement partiel est intéressant quand la réparation doit rester simple et rapide. Il suffit alors de vérifier que la pièce neuve reprend exactement le même principe de fixation que l’ancienne.
Quand changer la manivelle complète
Optez pour une manivelle complète si plusieurs éléments sont usés : poignée lâche, tringle déformée, perçage élargi, fixation qui ne serre plus. C’est aussi le choix le plus sûr si l’ancien modèle est difficile à identifier ou si vous souhaitez remettre l’ensemble au propre avec une longueur mieux adaptée. Dans ce cas, partir sur un ensemble cohérent réduit les risques d’incompatibilité entre les différentes parties.
Changer l’ensemble devient aussi pertinent lorsque les signes d’usure se cumulent. Une réparation partielle tiendra rarement longtemps si le cardan, la tringle et la poignée ont déjà perdu de la rigidité.
Quand demander de l’aide
Sur un volet très ancien, un cardan bloqué ou une installation atypique, il peut être préférable de contacter un vendeur spécialisé, un SAV ou un artisan. Envoyez alors les mesures, des photos du cardan, de la tringle et de la poignée, ainsi que le type de fixation repéré. Plus les informations sont précises, plus le conseil sera fiable et plus le remplacement sera rapide.
Cette étape est utile dès que le doute persiste sur la compatibilité. Un simple échange de photos et de mesures évite souvent une commande inadaptée, surtout quand le modèle d’origine n’est plus facile à identifier.
En résumé, la réussite tient à trois réflexes : identifier la fixation, mesurer la tringle et comparer la nouvelle pièce avec l’ancienne avant montage. Avec ces contrôles, remplacer manivelle volet roulant devient une réparation courte, économique et beaucoup moins risquée.
